Precisión de Yongji | Una guía práctica para el estampado de metales

Las carrocerías de los automóviles, las carcasas de los teléfonos inteligentes y los componentes de los electrodomésticos que vemos todos los días pueden parecer completamente diferentes, pero muchos de ellos se producen utilizando el mismo proceso de fabricación fundamental: el estampado de metal.

Como uno de los procesos esenciales en la fabricación moderna, el estampado transforma láminas metálicas planas en componentes precisos y funcionales mediante operaciones controladas de conformado y corte. En este artículo, Yongji Precision analiza más de cerca cómo funciona el proceso.

Comprensión de las piezas estampadas: procesamiento de láminas de metal de 0,15 a 5,25 mm

¿Qué son las piezas estampadas?

Las piezas estampadas son componentes que se producen aplicando fuerza a una chapa, tira o tubo a través de una matriz, provocando que el material sufra deformación plástica o separación hasta lograr la forma, dimensiones y propiedades mecánicas requeridas.

Los componentes estampados pueden variar desde pequeños conectores electrónicos hasta grandes paneles de carrocería de automóviles. Una de las ventajas clave del estampado es su capacidad de utilizar herramientas estandarizadas para la producción en masa eficiente de piezas complejas manteniendo al mismo tiempo un alto grado de consistencia dimensional de una pieza a la siguiente.

Cómo funciona el proceso de estampado

El estampado de metales utiliza principalmente las características de deformación plástica de los metales. La mayoría de las operaciones de estampado se realizan a temperatura ambiente, mientras que se puede utilizar el estampado en caliente para ciertas piezas complejas para reducir la resistencia al conformado.

Durante el proceso, una matriz aplica una fuerza controlada al material, lo que hace que fluya en una forma predeterminada o que se separe a lo largo de un perfil definido.

Las operaciones de estampado generalmente se pueden dividir en dos categorías:

Operaciones de separación:
Estos procesos utilizan los bordes cortantes del punzón y la matriz para cortar el material a lo largo de un contorno específico. Los ejemplos típicos incluyen punzonado y corte. Las aberturas de botones en carcasas electrónicas y los orificios de localización en componentes de chasis de automóviles se producen comúnmente utilizando estos métodos.

Operaciones de conformado:
Estos procesos remodelan el material mediante una deformación plástica controlada dentro del troquel. Las operaciones comunes incluyen doblar, estirar y rebordear. Los paneles curvos de las puertas de los automóviles y los bordes doblados de las carcasas de los electrodomésticos son ejemplos típicos.

Desde chapa metálica hasta componentes estampados acabados

Producir una pieza estampada calificada requiere un control cuidadoso durante todo el proceso, desde la selección del material y el desarrollo del troquel hasta el estampado y la inspección.

1. Selección de materiales

La selección del material afecta directamente la formabilidad, la resistencia, la resistencia a la corrosión y el peso del producto. Los materiales de estampado comunes incluyen:

Acero con bajo contenido de carbono: buena conformabilidad y rentabilidad, adecuado para componentes estructurales generales.
Acero inoxidable: Buena resistencia a la corrosión, comúnmente utilizado en electrodomésticos de cocina, equipos sanitarios y aplicaciones relacionadas con la medicina.
Aleaciones de aluminio: combinan un peso reducido con un buen rendimiento mecánico y se utilizan ampliamente en nuevas energías y aplicaciones estructurales ligeras.
Aleaciones especiales y aceros de alta resistencia: Se utilizan donde se requiere mayor solidez mecánica o resistencia al impacto, como en ciertos componentes estructurales y de seguridad del automóvil.

Durante la verificación del material, Yongji Precision utiliza métodos como el análisis espectrométrico y las pruebas de tracción para evaluar propiedades clave, incluido el límite elástico y el alargamiento, lo que ayuda a garantizar que los materiales sean adecuados para el proceso de conformado previsto.

2. Diseño y fabricación de troqueles

El troquel es uno de los elementos más críticos en el estampado, ya que su diseño y precisión de fabricación afectan directamente la calidad de la pieza.

Un troquel de estampado diseñado correctamente debe abordar varios factores:

Precisión dimensional: la cavidad del troquel debe coincidir estrechamente con la geometría del producto para minimizar la desviación dimensional durante el conformado.
Optimización del proceso: los espacios libres de corte, la geometría de los bordes y los radios de las esquinas deben seleccionarse de acuerdo con el material y los requisitos de formación para reducir el riesgo de grietas, arrugas y otros defectos.
Eficiencia de producción: Los troqueles progresivos pueden combinar varias operaciones, como punzonado, doblado y conformado, en un proceso de producción continuo.

Yongji Precision fabrica matrices utilizando procesos que incluyen mecanizado CNC, electroerosión por hilo y mecanizado por descarga eléctrica. También se pueden aplicar tratamientos térmicos y recubrimientos superficiales cuando sea necesario para mejorar la dureza, la resistencia al desgaste y la vida útil para una producción a largo plazo.

3. Producción de estampado

El rendimiento de la prensa y los parámetros del proceso son fundamentales para obtener resultados de estampado estables.

Para procesos de separación como el punzonado, se deben controlar las condiciones de corte para mantener los bordes limpios y minimizar la formación de rebabas.

Para procesos de conformado como la embutición profunda, los parámetros que incluyen la fuerza del portapiezas, la carrera y la velocidad de conformado deben controlarse cuidadosamente para reducir el adelgazamiento excesivo, el agrietamiento y las arrugas del material.

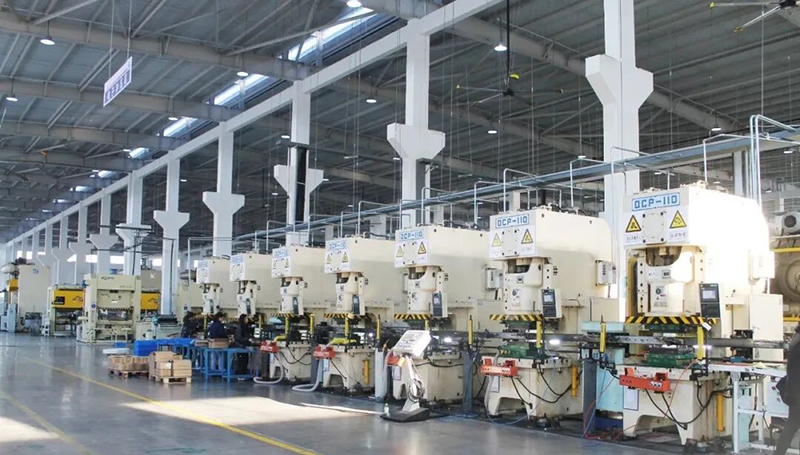

Yongji Precision utiliza un equipo de servoprensa que permite un ajuste preciso de los parámetros de conformado, lo que ayuda a mejorar la estabilidad del conformado y reduce la recuperación elástica en componentes estampados complejos.

4. Inspección y Control de Calidad

Después del estampado, los componentes pueden someterse a múltiples niveles de inspección según los requisitos del producto y del cliente.

Inspección dimensional:
Se utilizan máquinas de medición por coordenadas y otros equipos de medición para verificar dimensiones críticas, posiciones de orificios y tolerancias geométricas.

Inspección visual:
Se pueden utilizar inspección óptica y otros métodos para detectar rayones, abolladuras, rebabas y defectos superficiales.

Pruebas de rendimiento:
Para componentes críticos, se pueden probar la dureza, la resistencia a la tracción y otras propiedades mecánicas para verificar el cumplimiento de los requisitos especificados.

¿Por qué se utiliza ampliamente el estampado?
