Perno de brida dentada hexagonal con ranura en cruz empotrada con rosca triangular | Desglose técnico

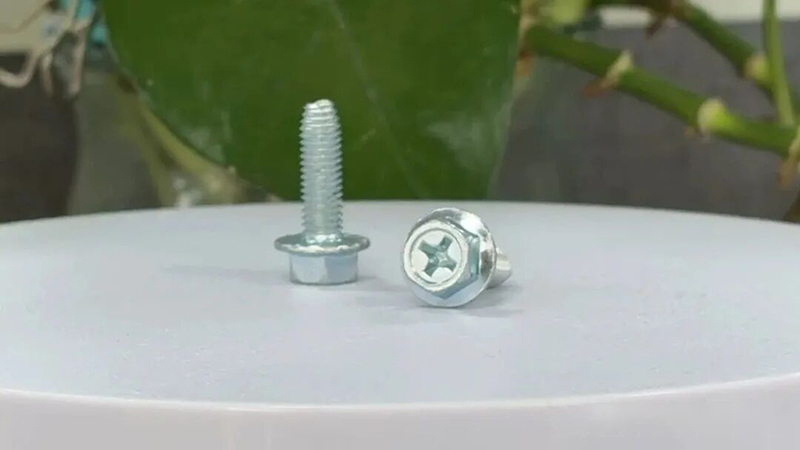

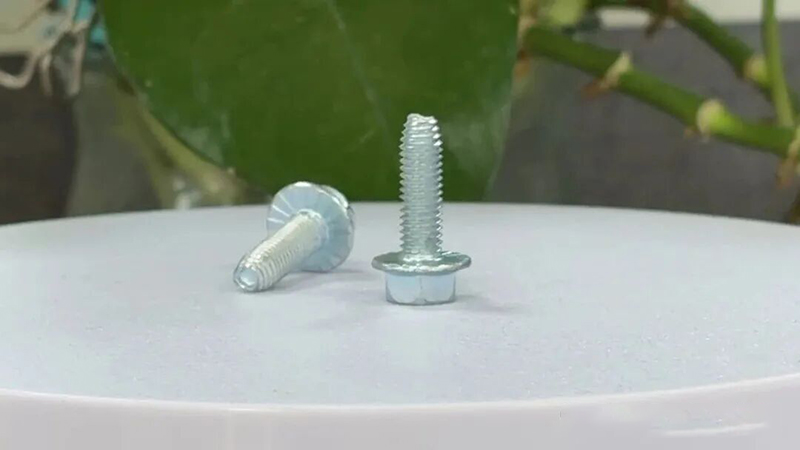

I. Descripción general del producto

El perno de brida dentada hexagonal con ranura cruzada empotrada con rosca triangular es un sujetador industrial no estándar que integra múltiples características estructurales funcionales. Combina las características de autobloqueo de una forma de rosca triangular con la acción de bloqueo mecánico de una brida dentada para proporcionar doble resistencia física al aflojamiento.

Este diseño es particularmente adecuado para equipos de precisión y aplicaciones sujetas a vibraciones frecuentes. El producto está disponible en dos materiales industriales de uso común: acero al carbono y acero inoxidable.

II. Características estructurales clave

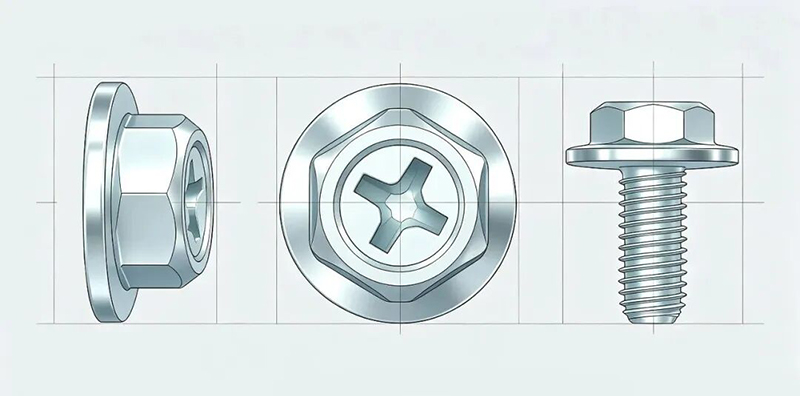

1. Cabezal empotrado de perfil bajo

Principio de diseño:
La cabeza del perno incorpora un diseño empotrado de bajo perfil que reduce la altura de la cabeza instalada. En comparación con los pernos de brida de cabeza plana convencionales, ayuda a minimizar la interferencia y el contacto accidental durante el montaje y la operación.

Aplicaciones típicas:
Adecuado para equipos de precisión con carcasas delgadas, espacios de instalación estrechos u otras aplicaciones que requieren un perfil de instalación compacto y empotrado.

2. Diseño de cabezal de doble accionamiento

Principio de diseño:
La cabeza combina un hueco en cruz y un accionamiento hexagonal externo, lo que permite dos métodos de fijación diferentes. Este diseño admite tanto un ensamblaje eficiente en la línea de producción como un apriete de torque controlado.

Ventajas funcionales:
El hueco en cruz se puede utilizar con destornilladores eléctricos para un apriete preliminar rápido, lo que ayuda a mejorar la eficiencia del ensamblaje. El hexágono externo se puede apretar con un casquillo o una llave para lograr un par de apriete controlado y constante.

3. Brida dentada integrada

Principio de diseño:
La brida dentada integrada elimina la necesidad de arandelas planas o de resorte separadas en aplicaciones adecuadas. Cuando se aprieta, los dientes en la parte inferior de la brida se acoplan con la superficie de contacto, creando un efecto de bloqueo mecánico que ayuda a resistir el aflojamiento y el deslizamiento.

Ventajas protectoras:
La brida ampliada proporciona un área de carga más amplia y distribuye la fuerza de sujeción de manera más uniforme, lo que ayuda a reducir la deformación localizada o el daño a láminas de metal delgadas, aluminio y otras piezas de trabajo relativamente blandas.

4. Rosca autoblocante triangular

Principio de bloqueo:
La forma de hilo triangular especialmente diseñada proporciona un efecto de autobloqueo. Combinado con el acoplamiento mecánico de la brida dentada, crea una estructura física dual antiaflojamiento.

Beneficio clave:
El diseño puede reducir la dependencia de adhesivos de fijación de roscas en aplicaciones de vibración y carga alterna, al tiempo que ayuda a mantener un rendimiento de fijación estable durante períodos prolongados.

III. Guía de selección de materiales

El perno está disponible en dos materiales industriales de uso común para cumplir con diferentes requisitos de aplicación.

1. Acero al carbono

Ventajas clave:
Alta resistencia y buena rentabilidad, lo que lo hace adecuado para ensamblajes de gran volumen. La resistencia a la corrosión se puede mejorar aún más mediante tratamientos superficiales como el galvanizado o el revestimiento de Dacromet.

Aplicaciones típicas:
Maquinaria general, marcos de equipos, conjuntos de chapa metálica y otras aplicaciones interiores convencionales sin exposición corrosiva significativa.

2. Acero inoxidable

Ventajas clave:
Proporciona buena resistencia a la corrosión y a la humedad, la niebla salina y muchos entornos químicos, lo que lo hace adecuado para uso a largo plazo en condiciones exigentes.

Aplicaciones típicas:
Equipos para exteriores, ambientes húmedos, equipos de procesamiento de alimentos, equipos de precisión resistentes a la corrosión y otras aplicaciones que requieren una mayor resistencia ambiental.

IV. Pautas de instalación estándar

Orientación de instalación: La superficie dentada de la brida debe mirar y hacer contacto con la pieza de trabajo. Una instalación incorrecta puede reducir significativamente el efecto antiaflojamiento deseado.
Control de torque: El torque de apriete debe seleccionarse de acuerdo con la especificación del perno, el grado del material, el material de acoplamiento y los estándares de ingeniería aplicables. Se debe evitar un ajuste excesivo para evitar daños a la rosca o deformación de la pieza de trabajo.
Inspección previa a la instalación: verifique los dentados en busca de daños, corrosión o desgaste excesivo antes del montaje, ya que estas condiciones pueden afectar el rendimiento antiaflojamiento.
Requisitos antiaflojamiento: la combinación de la forma de rosca triangular y la brida dentada proporciona resistencia mecánica al aflojamiento y puede reducir la necesidad de medidas adicionales de bloqueo de roscas en aplicaciones adecuadas.

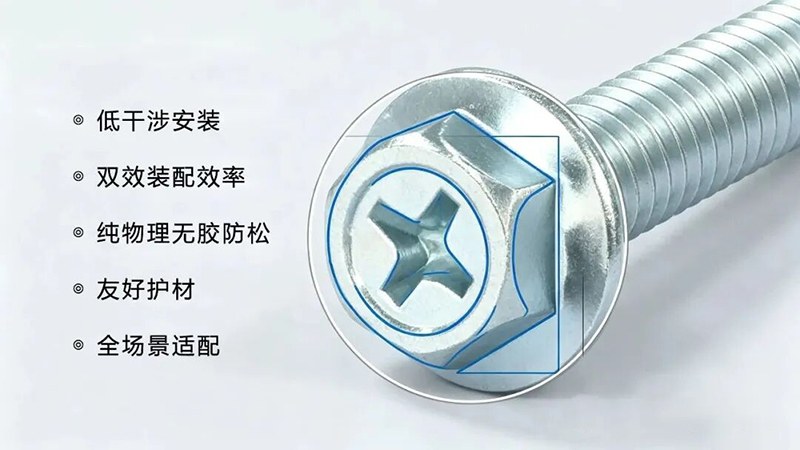

V. Ventajas clave

Instalación de baja interferencia:
El cabezal empotrado de bajo perfil ayuda a reducir la interferencia espacial en ensamblajes compactos y de precisión.
Conjunto flexible de doble unidad:
Las unidades de ranura cruzada y hexagonales externas respaldan tanto el ensamblaje eficiente de la línea de producción como el apriete de torsión controlado.
Diseño mecánico antiaflojamiento:
La forma de rosca triangular y la brida dentada trabajan juntas para mejorar la resistencia al aflojamiento sin depender únicamente del adhesivo bloqueador de roscas.
Protección mejorada para las piezas de trabajo:
La brida ancha distribuye la presión de sujeción de manera más uniforme, lo que ayuda a proteger láminas metálicas delgadas y componentes livianos.
Múltiples opciones de materiales:
Las opciones de acero al carbono y acero inoxidable permiten que el producto se adapte a una variedad de entornos operativos convencionales, corrosivos y propensos a vibraciones.

VI. Conclusión

Al integrar una cabeza empotrada de perfil bajo, una estructura de doble accionamiento, una brida dentada y una forma de rosca triangular, este perno aborda varios desafíos de fijación comunes, incluida la necesidad de arandelas adicionales, el espacio de instalación limitado y el aflojamiento bajo vibración.

Es particularmente adecuado para equipos de precisión y conjuntos mecánicos propensos a vibraciones. Los ingenieros y profesionales de la industria son bienvenidos a compartir su experiencia práctica en instalación y aplicación.
